ПМГ-1000

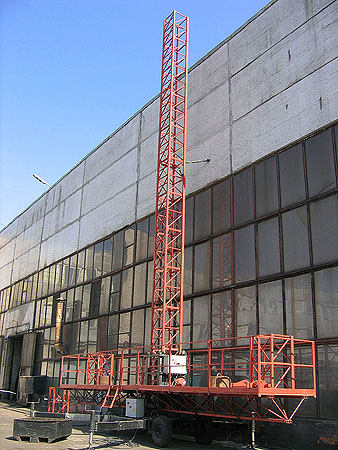

Подъемник мачтовый грузопассажирский ПМГ-1000 предназначен для подъема людей и грузов на высоту до 100 метров, модульная конструкция платформы позволяет поднимать груз массой до 1000 кг. Основное назначение подъемника – работа в стационарных условиях, закрытых помещениях, при индивидуальном строительстве, например, фасадные работы, штукатурка, облицовка, кладка кирпича и т.д.

Подъемник может выполнять работы при температуре от -40°С до +40°С, относительной влажности не более 80%, при скорости ветра на высоте до 10 м не более 12,7 м/с. Климатическое исполнение - У, категория размещения 1 по ГОСТ 15150-69; 1-3 ветровой район России в соответствии с ГОСТ 1451-77.





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Наименование параметра Значение
Конструкция рабочего оборудования секционная мачта с модульной платформой
Грузоподъемность/длина платформы, кг/м 1000 / 4,2
800 / 7,4
600 / 10,6
Рабочая высота подъема, м
без крепления мачты к зданию
с анкеровкой мачты (максимальная)

20
100
Высота установки первой анкерной опоры, не более, м 13,5
Расстояние между анкерами, м 12,5
Секция мачты: вес / длина, кг/мм 80 / 1254
Скорость подъема, м/мин 6,0
Скорость передвижения основания передвижного, м/мин 13,0
Место управления с земли и в рабочей платформе
Способ управления
двигатель подъема
двигатель передвижения
электрический
380В / 3,0кВт
380В / 1,1кВт
Общая массы подъемника при высоте подъема 50 метров, кг 6500
Транспортный вес, кг 3300
Устройства безопасности - аварийный тормоз;
- аварийная остановка и концевые выключатели;
- реле аварийного тока

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Подъемник мачтовый грузопассажирский ПМГ-1000 полностью сертифициро- ван и изготовлен в соответствии «Правилам устройства и безопасной эксплуатации подъемников (вышек)» ПБ 10-611-03 Ростехнадзора РФ и «Правилам устройства и безопасной эксплуатации строительных подъемников» ПБ 10-518-02 Ростехнадзора РФ в части требований на грузопассажирские подъемники. Для данного подъемника нормативный срок службы составляет 10 лет.

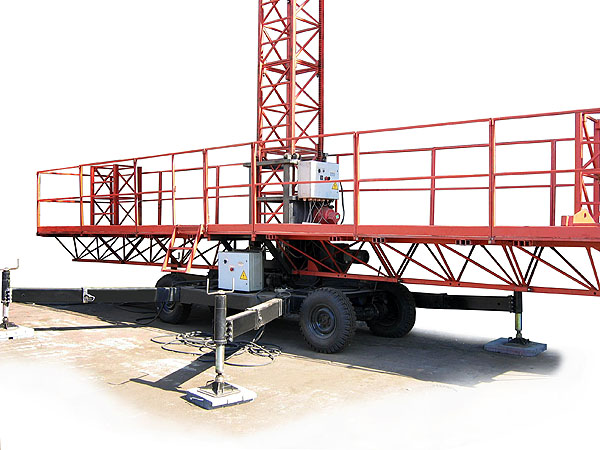

Подъемник состоит из следующих основных частей – основание передвижное, платформа рабочая, узлы монтируемые при работе (секции мачты и дополнительные секции платформы рабочей), электрооборудование.

Все металлоконструкции подъемника выполнены из высококачественных низколегированных сталей, рассчитаны и изготовлены таким образом, чтобы при соблюдении правил эксплуатации прослужить весь нормативный срок службы без ремонта металлоконструкции.

Электрооборудование подъемника обеспечивает привод всех рабочих движений подъемника, т.е. передвижение подъемника по рабочей площадке и передвижение рабочей платформы по мачте. Питание подъемник получает от любого распределительного щита сети трехфазного переменного напряжения 380 В. Электрооборудование создано таким образом, чтобы при соблюдении правил эксплуатации прослужить весь срок службы без замены. Основными элементами электрооборудования подъемника являются шкафы управления основания передвижного и рабочей платформы, пульт управления выносной, пульт проверки аварийного тормоза, электродвигатели мотор-редукторов приводов передвижения.

Электрооборудование подъемника является одним из основных элементов, влияющих на надежность и безопасность его работы, т.к. в его состав входят системы безопасности и защиты. Основным элементом безопасности подъемника является тормоз-ловитель, обеспечивающий затормаживание рабочей платформы при превышении нормальной скорости ее перемещения вниз.

В соответствии с требованиями Правил ПБ 10-611-03 и ПБ 10-518-02 Ростехнадзора РФ подъемник полностью оснащен приборами и устройствами безопасности, а именно:

  • сертифицированным тормозом-ловителем;
  • концевыми выключателями и бесконтактными датчиками, ограничивающими и блокирующими перемещение подъемника и рабочей платформы подъемника в нештатных ситуациях;
  • указателем угла наклона;
  • анемометром;
  • системой аварийной остановки движения;
  • системой звуковой сигнализации.

    Все установленные на подъемник покупные изделия, применяемые материалы, имеют сертификаты соответствия и разрешены к применению. Завод берет на себя повышенные обязательства по гарантийному и нормативному сроку службы.

    Все подъемники обеспечены:


    • Разрешениями Ростехнадзора на выпуск и применение (изготовление);
    • Сертификатами соответствия;

    Вы, как потенциальный покупатель, можете быть уверены, что приобретаете надежную, сертифицированную технику, которая прослужит Вам долго и надежно, а в лице завода, Вы найдете надежного поставщика и производителя.
