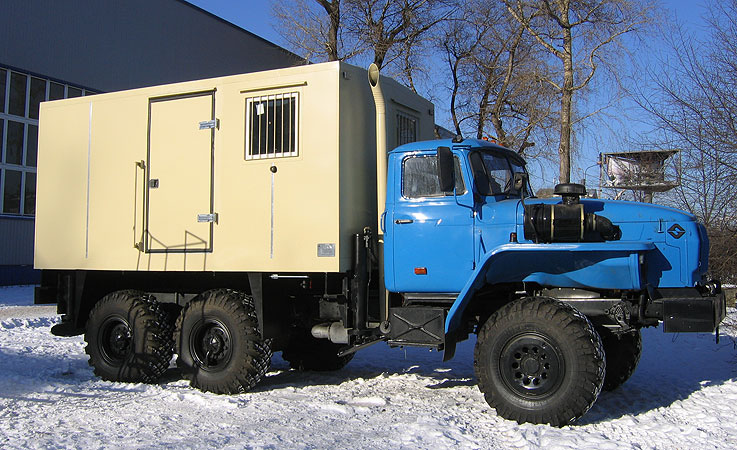

УСЗГ-18.01 на шасси УРАЛ-55571

Установка статического зондирования грунтов УСЗГ-18.01 предназначена для определения параметров грунта путем задавливания в грунт и последующего подъема рабочего оборудования, закрепленного на штангах.

Тип рабочего оборудования устанавливает заказчик. В качестве рабочего оборудования могут применяться различные зонды и пробоотборники.

Учитывая полную массу автомобиля, задавливание производится с усилием до 17 700 кг.
Установка может выполнять работы при температуре от –40 °С до +40 °С, относительной влажности не более 80 %.





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра Значение
Конструкция рабочего оборудования задавливающий механизм, состоящий из механического клинового (или гидравлического) захвата и двух гидроцилиндров
Скорость рабочего вдавливания, м/мин 0…2,1
Глубина задавливания, м зависит от состояния почвы
Скорость быстрого вдавливания, м/мин 0…6,1
Усилие рабочего вдавливания, кг 0…17700
Усилие быстрого вдавливания, кг 0…14100
Скорость рабочего подъема, м/мин 0…1,6
Скорость быстрого подъема, м/мин 0…4,6
Усилие рабочего подъема, кг 0…31400
Усилие быстрого подъема, кг 0…18800
Место управления пульт управления в фургоне
Способ управления ручной
Максимальная транспортная скорость передвижения, км/ч 80
Полная масса, кг 17965
Габариты в транспортном положении,м
длина
ширина
высота

8,43
2,50
3,63
Гарантийный срок, мес. 12
Марка шасси УРАЛ-55571 (6х6)

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Установка статического зондирования грунтов УСЗГ-18.01 является одной из лучших разработок среди машин для исследования почв. Установка состоит из рамы, фургона, механизма задавливающего, рабочего и вспомогательного оборудования, а также взаимосвязанных гидравлической, пневматической и электрической систем.

Все металлоконструкции установки выполнены из высококачественных низколегированных сталей, рассчитаны и изготовлены таким образом, чтобы прослужить весь нормативный срок службы без ремонта металлоконструкции. Для данной установки нормативный срок составляет 10 лет. Одним из основных элементов является механизм задавливания, состоящий из механического клинового (или гидравлического) захвата и двух гидроцилиндров. Механизм устанавливается на вкладыше в раму, практически по центру тяжести установки статического зондирования грунтов. К вкладышу снизу крепится направляющая пенетрометра с зажимом пневматическим, служащим для удержания штанг в промежутках между рабочими ходами клинового захвата. В отверстия во вкладыше и направляющей пенетрометра устанавливаются сменные направляющие для направления и предотвращения изгиба штанг диаметром 36 или 55 мм, к которым прикреплено рабочее оборудование в виде зондов или пробоотборников. Тип рабочего оборудования устанавливает заказчик. Направляющие крепятся к вкладышу болтами через сменные втулки.

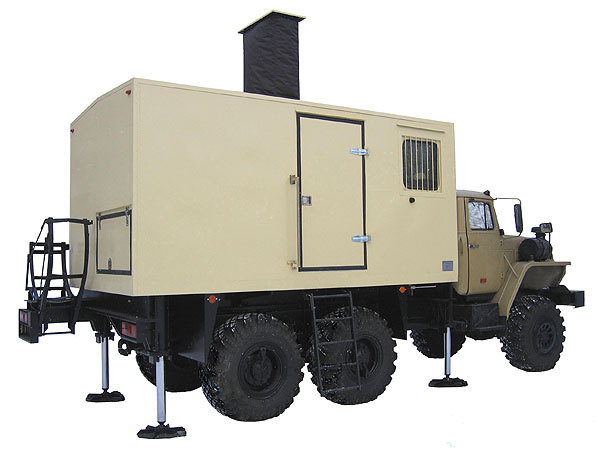

Рама является базовым узлом установки, на котором располагаются все механизмы и системы установки статического зондирования грунтов. Устойчивость установки при работе обеспечивают четыре выставленных гидроопоры, которые устанавливаются по углам рамы. Непосредственно на верхние листы рамы установлена обрешетка из гнутых швеллеров, которая служит основанием для стен фургона и для настила пола. В передней части фургона (по ходу движения) расположен пульт управления, с которого производится управление гидроопорами, гидроцилиндрами задавливающего механизма, зажимом пневматическим, а также контроль давления в гидросистеме. Кроме того, в пульте управления рас- положен кран блокировки выдвижения опор в транспортном состоянии. Рабочая жидкость в гидрораспределитель пульта поступает от гидронасоса, расположенного между лонжеронов рамы. Привод гидронасоса осуществляется от коробки дополнительного отбора мощности. Воздух в пневмораспределитель пульта поступает от пневмосистемы шасси. Гидросистема обеспечивает пропорциональное гидроуправление, две скорости задавливания (подъема), переменную производительность гидронасоса. Фургон предназначен для создания комфортных условий работы персонала. В фургоне имеются два окна, две двери, для обеспечения возможности входа в фургон с обеих сторон, две съемные металлические лесенки. Стены фургона имеют теплоизоляцию, имеется обогреватель, работающий на дизельном топливе, которое отбирается от системы питания дизеля. Завод может поставить полностью оснащенную установку с системой определения параметров грунта как импортного, так и отечественного производства. Обеспечивает гарантию, обслуживание и обучение.

Вы, как потенциальный покупатель, можете быть уверены, что приобретаете надежную, сертифицированную технику, которая прослужит Вам долго и надежно, а в лице завода, Вы найдете надежного поставщика и производителя.
