ППГ-14

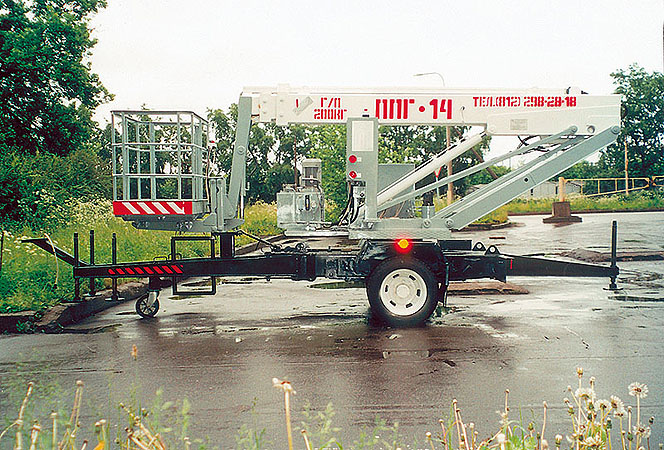

Подъемник прицепной гидравлический ППГ-14 предназначен для подъема людей на высоту до 14 метров, грузоподъемность люльки 200 кг, привод от электродвигателя , может передвигаться в составе прицепа со скоростью до 20 км/час.

Основное назначение подъемника - работа в стационарных условиях, в закрытых помещениях, при индивидуальном строительстве или в условиях стационарных площадок, например на электрических подстанциях.

Подъемник выпускается с изолированной люлькой , что позволяет производить работы на линиях электропередачи и связи напряжением до 1000 В без отключения электроэнергии.

Подъемник может выполнять работы при температуре от -40°С до +40°С и при скорости ветра на высоте до 10 м не более 10 м/с.
Климатическое исполнение - У, категория размещения 1 по ГОСТ 15150-69; 1-3 ветровой район России в соответствии с ГОСТ 1451-77.





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра Значение
Конструкция рабочего оборудования телескопическая стрела с люлькой
Грузоподъемность, кг 200
Рабочая высота подъема, м 14
Вылет, м 5.7
Время подъема люльки на наибольшую высоту, с 125
Максимальная частота вращения поворотной части, об./мин 0.5
Угол поворота, град неограничен
Место управления на поворотной платформе и в люльке
Способ управления электрогидравлический (пропорциональная система “Данфосс”)
Способ токоподвода к подъемнику кабель от внешней сети напряжением 380 В
Максимальная транспортная скорость передвижения в составе автопоезда, км/ч 20
Опорный контур, м 1,95х1,7
Масса подъемника, кг 2500
Распределение массы на ось в транспортном положении, кг 2370
Габариты в транспортном положении, м
длина
ширина
высота

6.40
1.98
2.39
Гарантийный срок, мес. 12

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Подъемник прицепной гидравлический ППГ-14 является уникальным в своем классе подъемников. Подъемник полностью сертифицирован, соответствует всем требованиям Правил ПБ10-611-03 Ростехнадзора РФ. Подъемник состоит из опорной рамы с откидными опорами, поворотной рамы на опорноповоротном устройстве, телескопической стрелы с рабочей корзиной (люлькой), а также взаимосвязанных гидро и электросистем.

Все металлоконструкции подъемника выполнены из высококачественных низколегированных сталей, рассчитаны и изготовлены таким образом, чтобы прослужить весь нормативный срок службы без ремонта металлоконструкции. Для данного подъемника нормативный срок составляет 10 лет. Одним из основных элементов, влияющих на надежность и безопасность работы подъемника, является гидросистема. На данной модели подъемника установлена улучшенная гидросистема, которая создана таким образом, чтобы при соблюдении правил эксплуатации, прослужить весь срок службы без замены. Она состоит из: аксиально-поршневого гидронасоса, фильтров высокого и низкого давления с индикатором загрязнения, заливного фильтра, жидкостного манометра, указателя уровня рабочей жидкости с термометром, гидрораспределителя управления опорами (Италия), гидрошарнира, гидрораспределителя пропорционального типа PVG-32 “Danfoss” (Дания), позволяющего повысить плавность и точность перемещения люльки. Все контуры работы гидросистемы защищены от превышения давления предохранительными клапанами. В качестве силовых гидроцилиндров установлены изделия собственного производства, использование уплотнений из современных синтетических материалов, повышает безопасность и долговечность работы гидросистемы. Соединения гидросистемы выполнены с применением гидравлических труб и рукавов высокого давления, испытанных и проверенных на заводе с превышением давления на 50%.

При создании электросистемы подъемника, были учтены все замечания наших потребителей, а именно, установлены бесконтактные датчики; для неограниченного поворота поворотной рамы применен токосъемник, в качестве рукояток управления используются рукоятки типа PVRE ”Danfoss”, которые работают совместно с гидросистемой и позволяют регулировать скорость движения отдельных элементов подъемника. В качестве кабельной продукции используется полихлорвиниловый кабель, который не боится воздействия световых лучей, масла, воды и грязи. Подъемник снабжен двумя пультами управления: пультом управления движения на поворотной раме и пультом управления в рабочей корзине. Все пульты снабжены рукоятками управления, кнопками «Останов двигателя» и «Звуковой сигнал», различными по назначению индикаторами красного и зеленого цветов и поясняющими табличками.

В соответствии с требованиями Правил ПБ10-611-03 РТН РФ, подъемник полностью оснащен приборами и устройствами безопасности, а именно:

  • сертифицированным ограничителем предельного груза ОПГ-1-4;
  • устройством ориентации пола люльки в горизонтальном положении, состоящим из 2-х гидроцилиндров;

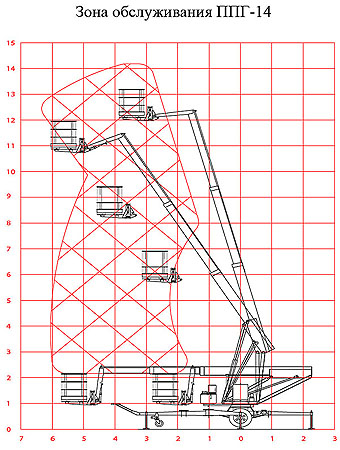

  • бесконтактными датчиками, ограничивающими зону обслуживания;
  • устройством аварийного опускания люльки в виде ручного гидравлического насоса, позволяющего привести люльку в положение «Посадка» и полностью сложить подъемник в транспортное положение;
  • указателем угла наклона. Все установленные на подъемник покупные изделия, применяемые материалы, имеют сертификаты соответствия, разрешены к применению. Завод берет на себя повышенные обязательства по гарантийному и нормативному сроку службы. Все подъемники обеспечены;
  • Разрешениями Ростехнадзора на выпуск и применение (изготовление);
  • Сертификатами соответствия.
Вы, как потенциальный покупатель, можете быть уверены, что приобретаете надежную, сертифицированную технику, которая прослужит Вам долго и надежно, а в лице завода, Вы найдете надежного поставщика и производителя.
